S13-M100-200-315KVA
SNTOOM
S13-M.RL-80-1600/10 El transformador de aceite completamente sellado es adecuado para AC 50Hz, voltaje de trabajo con clasificación de 10 kV y debajo en el sistema de energía, como petróleo, metalurgia, industria química, industria de la luz de las uñas y otras empresas y otras empresas y otras empresas y otras empresas Lugares polvorientos del transformador de distribución.
Condiciones de trabajo
Altitud: no más de 1000 m; ◆ Temperatura ambiente: -40 ℃ ~+40 ℃.
Características estructurales
Núcleo de hierro
El rendimiento del material no es inferior a 2A7ZH100 Hoja de acero de silicio enrollado enrollado; Estructura simétrica tridimensional trifásica de tres columnas, existe el circuito magnético trifásico más corto y equilibrado; cada chip de grupo (rollo) por tira de acero delgada en la máquina de devanado de núcleo especial, uniformidad de presión y opresión; Marco del núcleo mediante el tratamiento de recocido al vacío, para eliminar el estrés, mejorar las propiedades electromagnéticas. Triangle Iron Core no necesita procesamiento de corte y perforación, eliminando el núcleo de hierro tradicional de las costuras transversales y longitudinales, reduciendo la resistencia magnética; La sección transversal de la columna del núcleo es redonda, el núcleo del factor de llenado más grande, la estructura triangular triimensional para que sus circuitos magnéticos trifásicos sean iguales y más cortos, la realización de la estructura del núcleo del transformador ideal con la que las personas sueñan.

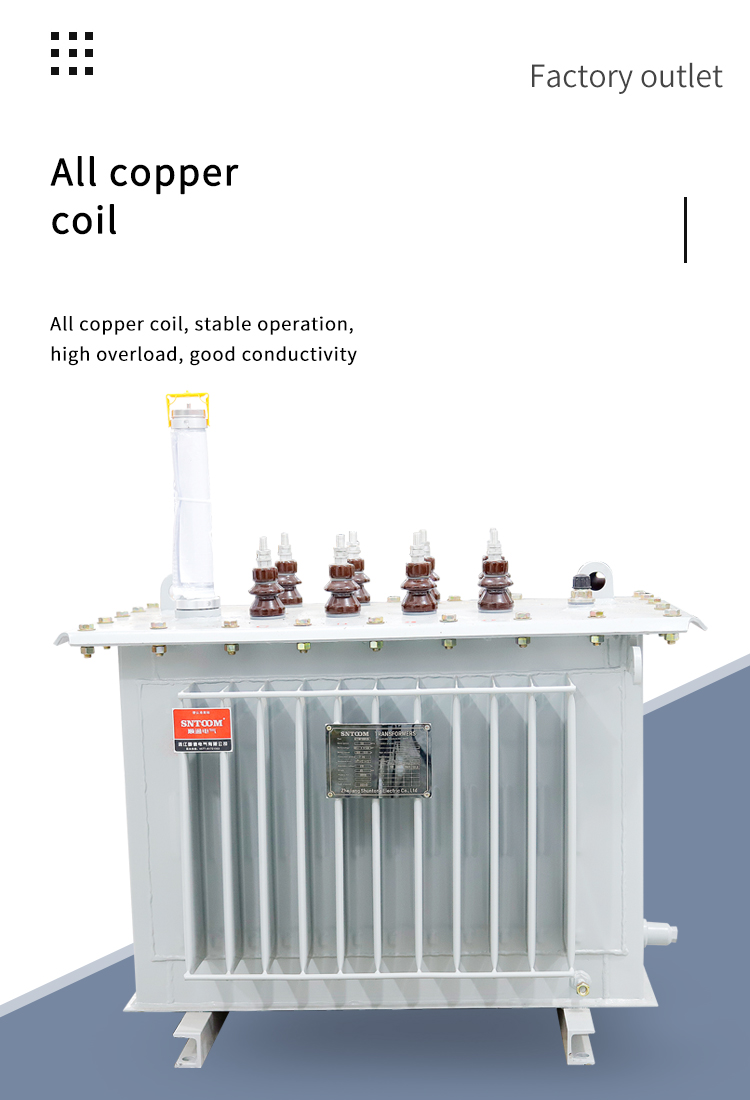

Devanado
Los devanados están hechos de canal de aceite corrugado, no impregnados con pintura, y atados con cinta adhesiva; Los devanados son todas las bobinas de cobre; Los devanados de alto voltaje tienen grifos correspondientes a los requisitos de voltaje del grifo, que se llevan al cambiador de tap, que está montado en la cubierta de la caja, y solo se puede cambiar al voltaje del grifo después de cortar la fuente de alimentación.

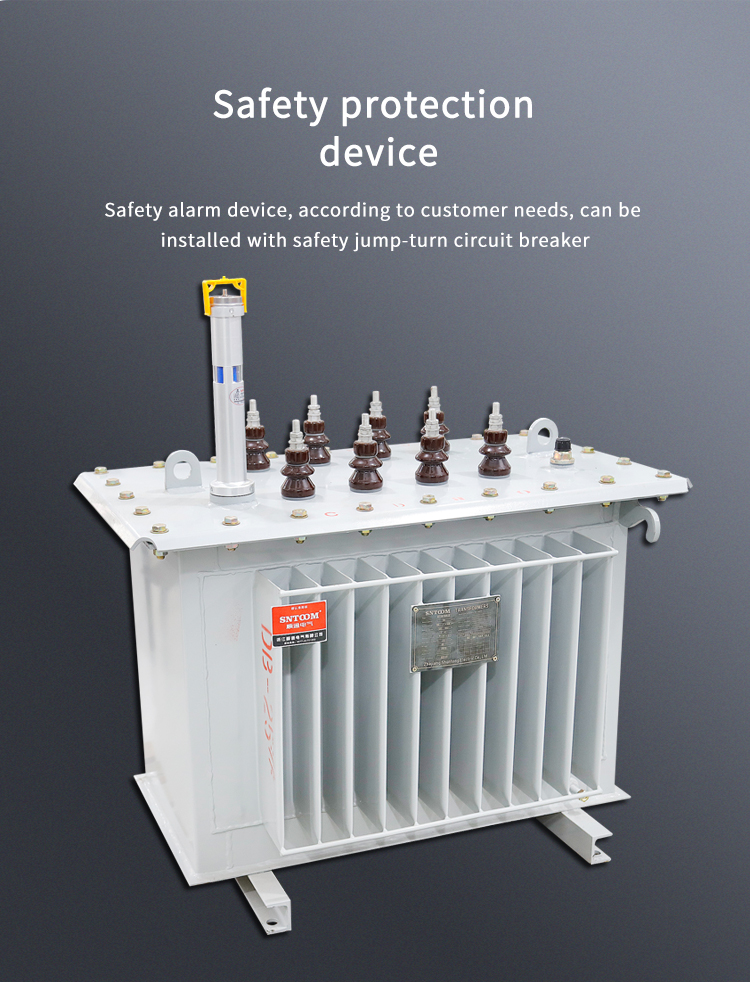

Dispositivo de protección contra la seguridad
Los transformadores de 80 ~ 1600kVA están equipados con válvulas de alivio de presión; Según los requisitos del usuario, se pueden instalar relés de gas con terminales de alarma y viaje.
Dispositivo de medición de temperatura del aceite
Tank de aceite Transformer Tank de aceite de transformador consta de pared corrugada, la superficie adopta la pulverización electrostática de polvo, la película de pintura es firme. El radiador corrugado no solo tiene función de enfriamiento, sino que también tiene la función de "respiración ", la elasticidad del radiador corrugado puede compensar el cambio del volumen del aceite del transformador causado por el aumento y la caída de la temperatura. Por lo tanto, no hay gabinete de almacenamiento de aceite en el transformador sellado, lo que reduce la altura total del transformador; Transformador sellado, el proceso de inyección de aceite de vacío se usa en el ensamblaje, lo que elimina completamente la humedad en el transformador, y el aceite del transformador no está en contacto con el aire. Prevenir efectivamente la intrusión de oxígeno y humedad en el transformador y conducir a la posibilidad de degradación del aislamiento del transformador y el envejecimiento del aceite del transformador, por lo que no realice regularmente la prueba de muestra de aceite.
S13-M.RL-80-1600/10 El transformador de aceite completamente sellado es adecuado para AC 50Hz, voltaje de trabajo con clasificación de 10 kV y debajo en el sistema de energía, como petróleo, metalurgia, industria química, industria de la luz de las uñas y otras empresas y otras empresas y otras empresas y otras empresas Lugares polvorientos del transformador de distribución.
Condiciones de trabajo
Altitud: no más de 1000 m; ◆ Temperatura ambiente: -40 ℃ ~+40 ℃.
Características estructurales
Núcleo de hierro
El rendimiento del material no es inferior a 2A7ZH100 Hoja de acero de silicio enrollado enrollado; Estructura simétrica tridimensional trifásica de tres columnas, existe el circuito magnético trifásico más corto y equilibrado; cada chip de grupo (rollo) por tira de acero delgada en la máquina de devanado de núcleo especial, uniformidad de presión y opresión; Marco del núcleo mediante el tratamiento de recocido al vacío, para eliminar el estrés, mejorar las propiedades electromagnéticas. Triangle Iron Core no necesita procesamiento de corte y perforación, eliminando el núcleo de hierro tradicional de las costuras transversales y longitudinales, reduciendo la resistencia magnética; La sección transversal de la columna del núcleo es redonda, el núcleo del factor de llenado más grande, la estructura triangular triimensional para que sus circuitos magnéticos trifásicos sean iguales y más cortos, la realización de la estructura del núcleo del transformador ideal con la que las personas sueñan.
Devanado
Los devanados están hechos de canal de aceite corrugado, no impregnados con pintura, y atados con cinta adhesiva; Los devanados son todas las bobinas de cobre; Los devanados de alto voltaje tienen grifos correspondientes a los requisitos de voltaje del grifo, que se llevan al cambiador de tap, que está montado en la cubierta de la caja, y solo se puede cambiar al voltaje del grifo después de cortar la fuente de alimentación.
Dispositivo de protección contra la seguridad
Los transformadores de 80 ~ 1600kVA están equipados con válvulas de alivio de presión; Según los requisitos del usuario, se pueden instalar relés de gas con terminales de alarma y viaje.
Dispositivo de medición de temperatura del aceite
Tank de aceite Transformer Tank de aceite de transformador consta de pared corrugada, la superficie adopta la pulverización electrostática de polvo, la película de pintura es firme. El radiador corrugado no solo tiene función de enfriamiento, sino que también tiene la función de "respiración ", la elasticidad del radiador corrugado puede compensar el cambio del volumen del aceite del transformador causado por el aumento y la caída de la temperatura. Por lo tanto, no hay gabinete de almacenamiento de aceite en el transformador sellado, lo que reduce la altura total del transformador; Transformador sellado, el proceso de inyección de aceite de vacío se usa en el ensamblaje, lo que elimina completamente la humedad en el transformador, y el aceite del transformador no está en contacto con el aire. Prevenir efectivamente la intrusión de oxígeno y humedad en el transformador y conducir a la posibilidad de degradación del aislamiento del transformador y el envejecimiento del aceite del transformador, por lo que no realice regularmente la prueba de muestra de aceite.
