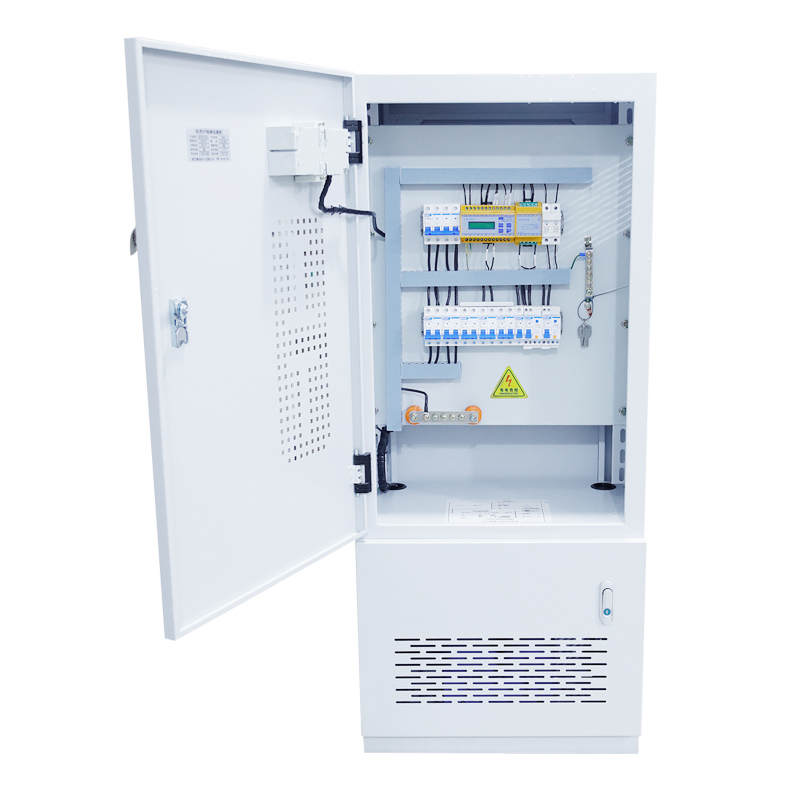

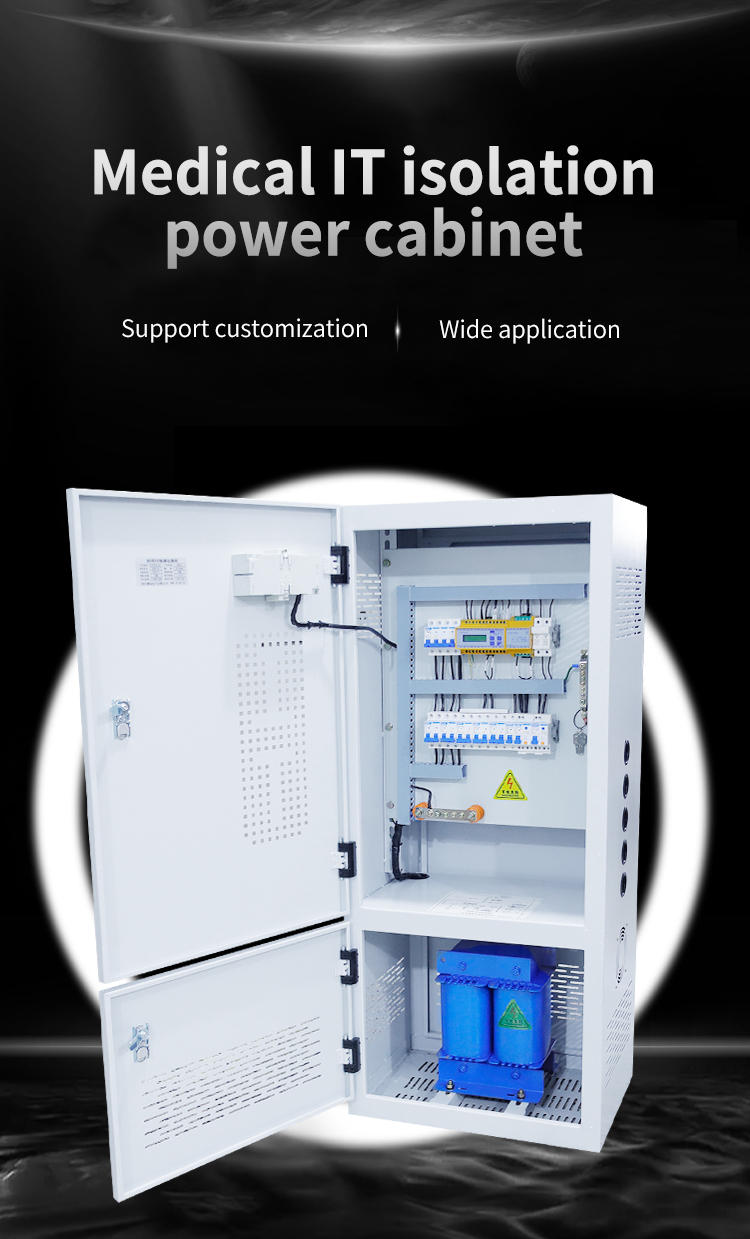

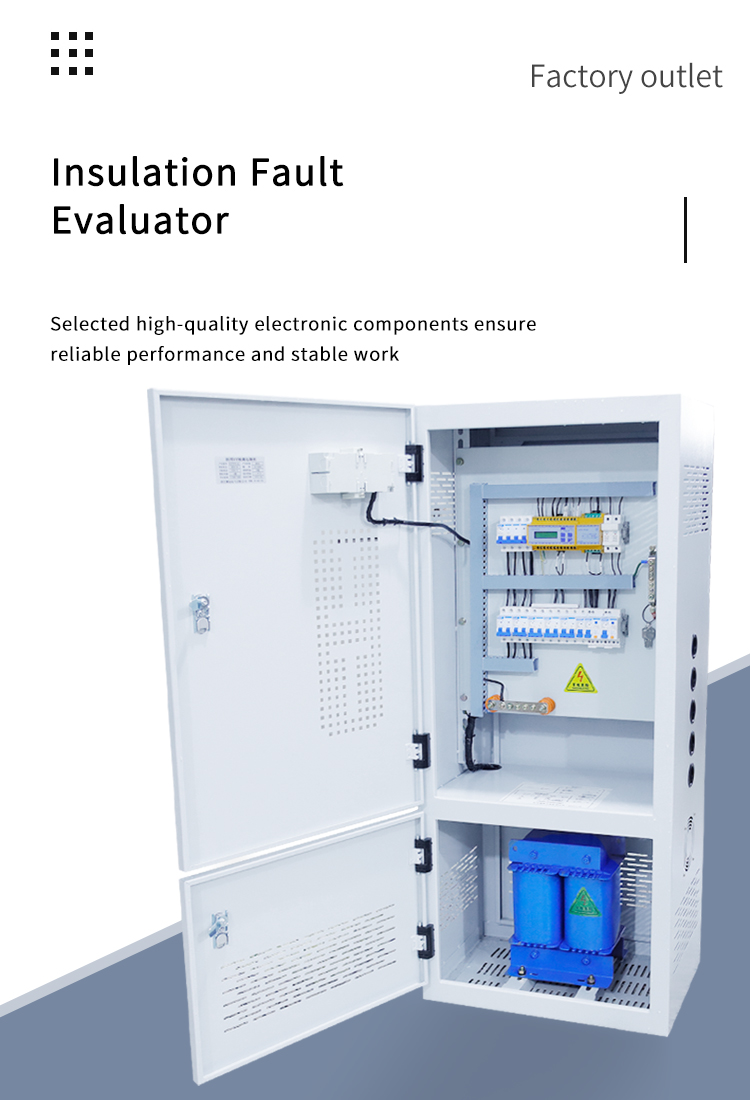

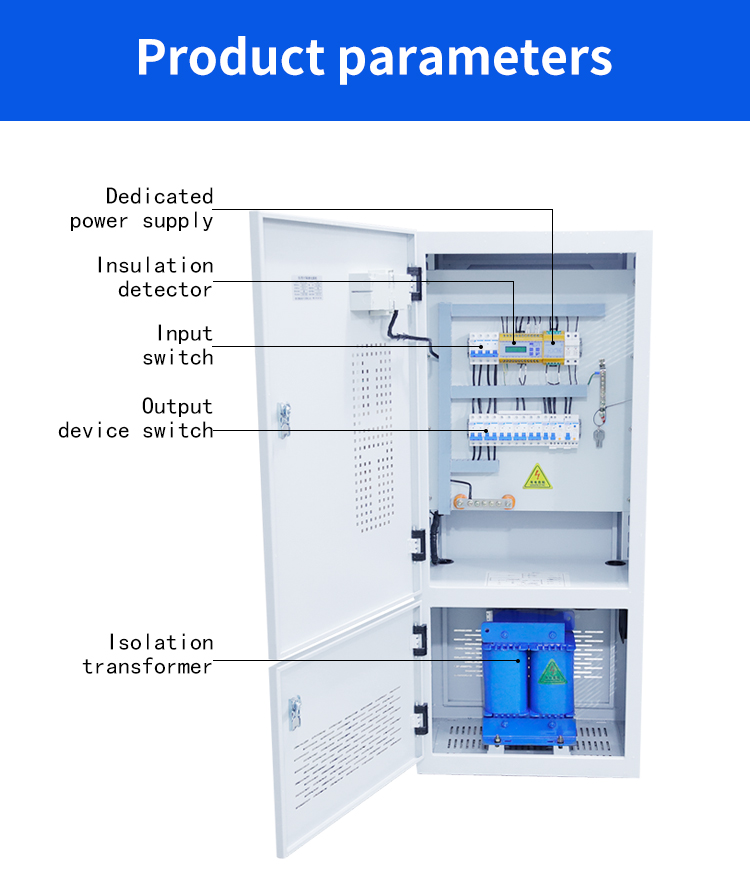

El sistema de transformadores de aislamiento, en resumen, transformador de aislamiento con monitor de aislamiento y terminal de alarma tres. El principio de la fuente de alimentación es muy simple, que es usar el transformador de aislamiento para convertir la fuente de alimentación TN en la fuente de alimentación de TI sin tierra. De hecho, un transformador de aislamiento puede realizar la función de aplicación, pero teniendo en cuenta la estabilidad a largo plazo del sistema, el monitor de aislamiento se colocará en la detección en tiempo real en línea del nivel general de aislamiento.
Cuando el terminal de potencia de un sistema de TI no está conectado a tierra o se basa en una alta impedancia, la parte conductora expuesta del dispositivo eléctrico está conectado al terminal de conexión a tierra de forma individual o centralmente a través del cable de protección (PE). En aplicaciones prácticas, los sistemas de TI generalmente están aislados de los sistemas TN o TT aislando transformadores. En condiciones normales, solo hay una pequeña corriente de fuga de capacitancia de línea a tierra en el sistema. Cuando se produce la primera falla de conexión a tierra de fase monofásica en el sistema, la corriente de falla es el fasor y la ID de las dos corrientes de capacitancia relativa no falsa. Debido a que el valor actual es muy pequeño, no causará choque personal u otros accidentes, ni cortará la fuente de alimentación, para garantizar la continuidad de la fuente de alimentación del sistema. Pero si la falla no se elimina en el tiempo, cuando la segunda falla de la Tierra ocurre en otra fase, es equivalente a la formación de cortocircuito entre las fases, de modo que la acción del dispositivo de protección contra sobrecorriente causa la interrupción de la fuente de alimentación, que es no permitido para la importante fuente de alimentación.
El sistema de transformadores de aislamiento, en resumen, transformador de aislamiento con monitor de aislamiento y terminal de alarma tres. El principio de la fuente de alimentación es muy simple, que es usar el transformador de aislamiento para convertir la fuente de alimentación TN en la fuente de alimentación de TI sin tierra. De hecho, un transformador de aislamiento puede realizar la función de aplicación, pero teniendo en cuenta la estabilidad a largo plazo del sistema, el monitor de aislamiento se colocará en la detección en tiempo real en línea del nivel general de aislamiento.
Cuando el terminal de potencia de un sistema de TI no está conectado a tierra o se basa en una alta impedancia, la parte conductora expuesta del dispositivo eléctrico está conectado al terminal de conexión a tierra de forma individual o centralmente a través del cable de protección (PE). En aplicaciones prácticas, los sistemas de TI generalmente están aislados de los sistemas TN o TT aislando transformadores. En condiciones normales, solo hay una pequeña corriente de fuga de capacitancia de línea a tierra en el sistema. Cuando se produce la primera falla de conexión a tierra de fase monofásica en el sistema, la corriente de falla es el fasor y la ID de las dos corrientes de capacitancia relativa no falsa. Debido a que el valor actual es muy pequeño, no causará choque personal u otros accidentes, ni cortará la fuente de alimentación, para garantizar la continuidad de la fuente de alimentación del sistema. Pero si la falla no se elimina en el tiempo, cuando la segunda falla de la Tierra ocurre en otra fase, es equivalente a la formación de cortocircuito entre las fases, de modo que la acción del dispositivo de protección contra sobrecorriente causa la interrupción de la fuente de alimentación, que es no permitido para la importante fuente de alimentación.
