Tipo de estructura de transformador de tipo seco y características de estructura.

Número Navegar:0     Autor:Editor del Sitio     publicar Tiempo: 2022-02-21      Origen:motorizado

En la década de 1980, la producción anual de transformadores de proyectos de resina epoxi fue de aproximadamente 1000mVA, y en la década de 1990, había excedido el 10000MVA. La clase de aislamiento deTransformador de tipo secoTiene Clase B cubierto, clase F, Clase H, y Clase C. A continuación, echemos un vistazo a los tipos de estructura de transformador de tipo seco y características estructurales. Aquí hay algunas respuestas.

Aquí está la lista de contenido:

l El tipo de estructura del transformador de tipo seco.

l ¿Cuáles son las características estructurales de un transformador de tipo seco?

L Método de enfriamiento del transformador de tipo seco

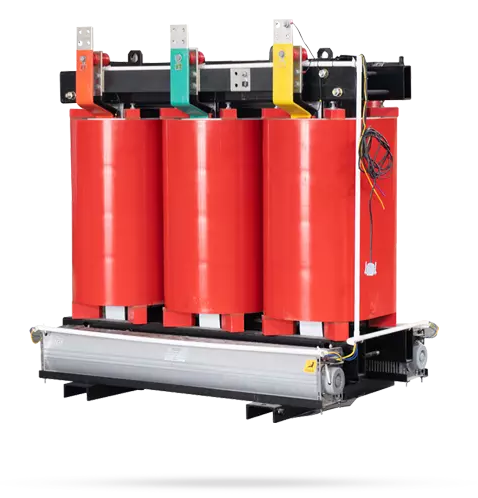

SGB ​​(H) Transformador de tipo seco ecológico de 13 series

El tipo de estructura del transformador de tipo seco.


losTransformador de tipo secoSe compone de un núcleo hecho de hojas de acero de silicio en frío en frío y una bobina de fundición en resina epoxi. Se coloca un cilindro aislante entre las bobinas de alta y baja voltaje para aumentar el aislamiento eléctrico, y las bobinas son compatibles y restringidas por bloques espaciadores. Los sujetadores que se superponen en las piezas tienen propiedades antideslizantes. El rendimiento de la estructura del transformador de tipo seco es el aislamiento sólido, el devanado encapsulado y el devanado no procesado. De los dos devanados, el voltaje más alto es el devanado de alto voltaje, y el inferior es el devanado de bajo voltaje. Desde la posición relativa de los devanados de alto y bajo voltaje, el alto voltaje se divide en clases homocéntricas y superpuestas. El devanado homocéntrico es sencillo y conveniente para la fabricación. Transformadores de tipo seco adoptan esta estructura. El tipo de superposición se utiliza principalmente para transformadores especiales.


¿Cuáles son las características estructurales de un transformador de tipo seco?


Primero, es seguro, impermeable, libre de contaminación, y puede ser operado directamente dentro del centro de carga. En segundo lugar, adoptando tecnología avanzada nacional, alta resistencia mecánica, resistencia fuerte de cortocircuito, baja descarga parcial, buena estabilidad térmica, alta confiabilidad y larga vida útil. Tercera, baja pérdida, bajo ruido, efecto obvio de ahorro de energía y sin mantenimiento. Cuarto, el rendimiento de disipación de calor es bueno, la capacidad de sobrecarga es fuerte, y la capacidad se puede aumentar cuando se fuerza el enfriamiento por aire. Quinto, tiene una buena resistencia a la humedad y es adecuada para la operación en alta humedad y otros entornos hostiles. Sexto, un transformador de tipo seco puede equiparse con un sistema completo de detección de temperatura y protección. Usando un sistema de control de temperatura de señal inteligente, puede detectar automáticamente y hacer circular la pantalla de trabajo respectiva del bobinado trifásico, puede iniciar y detener automáticamente el ventilador, y tener una alarma, un viaje y otras funciones. Sexto, elTransformador de tipo secoEs pequeño en tamaño, ligero en peso, pequeño en el espacio y bajos en los costos de instalación.


Método de enfriamiento del transformador de tipo seco


Los métodos de enfriamiento del transformador de tipo seco se dividen en enfriamiento de aire natural (A) y enfriamiento de aire forzado (AF). Cuando el aire natural se está enfriando, el transformador puede funcionar continuamente durante mucho tiempo bajo la capacidad nominal. Una vez que el enfriamiento de aire forzado, la capacidad de salida del dispositivo eléctrico es exagerado por cinco centésimas. Es apropiado para la operación de sobrecarga intermitente o la operación de sobrecarga de accidentes de emergencia. Debido al gran aumento en la pérdida de carga y el voltaje de impedancia durante la sobrecarga, se encuentra en un estado de operación no económico, por lo que no debe mantenerse en una operación de sobrecarga continua durante mucho tiempo.

Si está interesado en un transformador de tipo seco, puede contactarnos. Nuestro sitio web es HTTPS: // www.sntoom.com/.
