Descripción del Producto
El regulador de voltaje automático de la línea FSVR es un dispositivo que rastrea el cambio de voltaje de línea y ajusta automáticamente la relación de transformación del dispositivo para garantizar el voltaje de salida estable. El voltaje de entrada se puede ajustar automáticamente en el rango de -20% a +10%. Es especialmente adecuado para líneas con grandes fluctuaciones de voltaje o líneas con grandes gotas de voltaje. Este regulador de voltaje del alimentador se instala en serie a 6 kV, 10 kV, en la parte media y trasera de la línea de 35kV, el voltaje de línea se ajusta dentro de un cierto rango para garantizar el voltaje de la fuente de alimentación del usuario y reducir la pérdida de línea de la línea. Además, el regulador de voltaje automático del alimentador FSVR también es adecuado para subestaciones donde el transformador principal no tiene la capacidad de ajustar el voltaje. Instale este tipo de regulador de voltaje en el lado de salida del transformador de subestación para garantizar el voltaje del bus en el lado de salida. Se usa ampliamente en la red de energía rural nacional, la red de energía urbana, el campo petrolero, el carbón, la industria química, la subestación y otros campos.
Característica
Todo el dispositivo tiene gran capacidad, baja pérdida, tamaño pequeño y fácil instalación y mantenimiento;
Ajuste automáticamente la posición del engranaje del interruptor de grifos en la carga trifásica rastreando el cambio de voltaje, con acción confiable y precisión de ajuste de alta tensión;
La referencia de voltaje, el retraso de acción, el rango permitido, el límite de los tiempos se pueden ajustar según las necesidades, y la configuración del parámetro es flexible y conveniente;
Muestre el número de acciones de engranaje de cambio de tap-cambio FSVR y la posición actual del engranaje, con las indicaciones de engranaje más altas y más bajas;
Con el límite superior y la protección del límite inferior de la posición del engranaje, la función de límite de tiempo de acción, lo que mejora efectivamente la confiabilidad del producto;
El controlador tiene funciones de protección rápida de voltaje y sobre voltaje. Cuando la línea está en un estado de sobrevoltaje o bajo voltaje, el controlador se bloquea automáticamente; Para garantizar el funcionamiento seguro del cambiador de tapas en la carga
El controlador adopta un chip de control de grado industrial, que tiene una alta confiabilidad y una fuerte capacidad anti-interferencia, que puede adaptarse al entorno al aire libre duro;
Con la interfaz de comunicación RS485, los parámetros del controlador se pueden ver y modificar dentro de los 30 m desde el punto de instalación a través del módulo de comunicación inalámbrica.
Se puede agregar control remoto en la nube.
Estándares de productos
1. Estándares de diseño de producción
JB8749-1998 Requisitos técnicos generales para reguladores de voltaje
GB1094-2013 Transformador de potencia
GB/T6451-2008 Parámetros técnicos y requisitos de transformador de potencia de aceite trifásico
GB/T17468—1998 Directrices para la selección de transformadores de potencia
GB10230—2007 Cambiador de tapas en carga
GB/T1058-1989 Directrices de aplicación para changers de grifos en carga
DL/T572-2010 Regulaciones de operación del transformador de potencia
2. Estándares básicos para su uso
Voltaje de instalación del regulador de voltaje automático de la línea FFSVR cumple con el estándar estándar de voltaje de la fuente de alimentación estándar de la fuente de alimentación estándar nacional estándar: el valor absoluto de las desviaciones positivas y negativas del voltaje de la fuente de alimentación de 35 kV y arriba no excede el 10% del voltaje calificado ; 20kV y por debajo de tres, la desviación permitida del voltaje de la fuente de alimentación de fase es ± 7% del voltaje nominal; La desviación permitida del voltaje de la fuente de alimentación monofásica de 220 V es de +7%, -10% del voltaje nominal.
Parámetros técnicos
1. Condiciones ambientales
1.1 Altitud: ≤2000m
1.2 Temperatura ambiente: -25 ℃ ～+45 ℃
1.3 Humedad relativa: menos del 90%
1.4 Capacidad de anti-contaminación: Nivel III
1.5 Tilt de instalación: <2%
1.6 No existe un medio sucio o corrosivo alrededor del dispositivo que afecte seriamente el rendimiento del aislamiento del dispositivo, y no existe riesgo de fuego y explosión en el lugar de trabajo, y no hay vibraciones severas.
Nota: Cuando el entorno de trabajo excede las condiciones anteriores, el usuario necesita instrucciones especiales al ordenar.

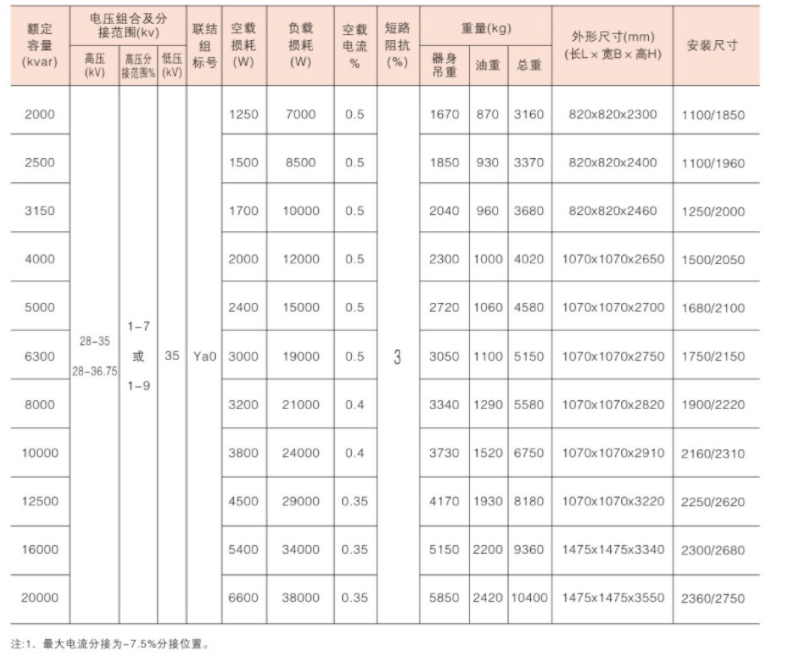

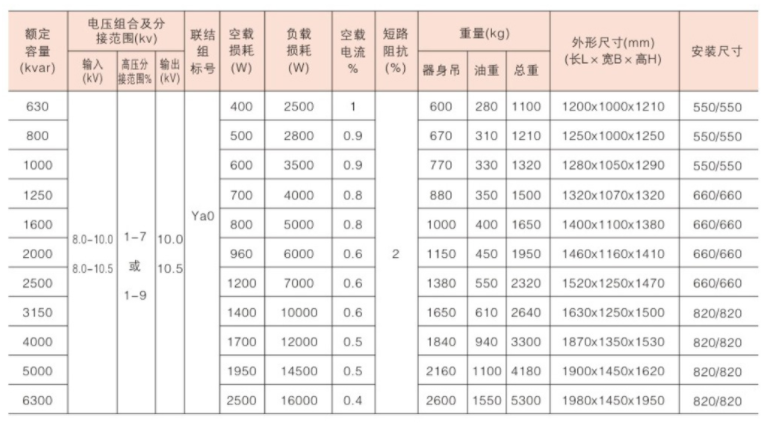

2. Parámetros técnicos
2.1 Capacidad nominal: 630kva, 800kva, 1000kva, 1250kva, 1600kva, 2000kva, 3150kva, 4000kva, 5000kva 6300kva, 8000kva 10000kva, etc. Se pueden personalizar especificaciones especiales.
2.2 Voltaje nominal: 0.4kv, 6kv, 10kV, 35kV
2.3 tasa de frecuencia: 50 Hz
2.4 Rango de ajuste de voltaje: -20%~+20%
2.5 engranajes: 7-9 engranajes
2.6 Grupo de conexión: YA0
2.7. Grado de aceite de transformador: 25#, 45#
2.8 Método de enfriamiento: Onan
2.9 Nivel de aislamiento: Li60kV/AC25KV (6kV), Li75kV/AC35KV (10kV), Li200KV/AC85KV (35kV)
2.10 El regulador de presión automática de la línea FFSVR adopta un tanque de aceite corrugado completamente sellado con indicación de temperatura del aceite y válvula de liberación de presión; El tanque tiene una fuente de alimentación de señal incorporada y PT de muestreo para proporcionar señales de muestreo y potencia de trabajo para el controlador;
3. Los parámetros básicos del interruptor del regulador:
3.1 La resistencia de cada contacto de interruptor: está relacionado con el número de cambiadores de tapas en carga, <500μΩ
3.2 Tiempo de operación eléctrica de interruptor para una vez: 10s
3.3 Tiempo de conmutación de la resistencia de transición del interruptor: 15 ～ 24 ms
3.4 La vida eléctrica de los contactos del interruptor bajo la capacidad nominal:> 50000 veces
3.5 Switch Mechanical Life:〉 500000 veces
3.6 Modo de transición de conmutación: resistencia única o doble resistencia
4. Parámetros de rendimiento del regulador:
4.1 Fuente de alimentación: AC/DC 110-450V
4.2 Frecuencia nominal: 50Hz
4.3 Consumo máximo de energía: 25W
4.4 Entrada analógica: 2 voltajes (0-250V)
4.5 Entrada del interruptor: entradas de contacto vacías de 10 vías
4.6 Salida del interruptor: 2 vías (AC250V/380V L6A)
4.7 Precisión de medición: voltaje (0.5%)
4.8 Nivel anti-interferencia: cumplir con los requisitos del nivel IEC61000-4: 1995
Características y beneficios centrales:
Regulación de alimentos en línea: La serie SVR funciona a la perfección en tiempo real, monitoreando y ajustando continuamente el voltaje de salida para mantener un nivel preciso y estable. Esta capacidad de alimentación en línea garantiza que incluso durante las fluctuaciones repentinas en el voltaje de entrada, la salida permanece constante, salvaguardando su equipo por daños potenciales.
Regulación de voltaje de precisión: Equipado con algoritmos de control avanzados, el transformador logra una precisión excepcional de la regulación de voltaje, típicamente dentro de ± 1% o mejor. Esta precisión es crucial para mantener el rendimiento y la longevidad de dispositivos electrónicos sensibles, como computadoras, servidores, equipos médicos y maquinaria de precisión.
Compatibilidad de rango de voltaje amplio: T
La serie SVR está diseñada para manejar una amplia gama de variaciones de voltaje de entrada, por lo que es adecuada para varias condiciones y ubicaciones de la cuadrícula. Esta flexibilidad garantiza una operación confiable en entornos diversos, desde redes urbanas estables hasta AR rural remoto o inestable
Eas.
Gestión de energía eficiente: El transformador utiliza componentes de alta eficiencia y estrategias de control inteligentes para minimizar las pérdidas de energía y optimizar el uso de energía. Esto contribuye a ahorros de costos, generación de calor reducido y una huella de carbono más pequeña.
Protección contra sobretensiones y transitorios: Protección contra sobretensiones integradas y capacidades de supresión transitoria protegen su equipo de picos de voltaje dañino y caídas, proporcionando una capa adicional de protección contra perturbaciones de potencia.
Fácil instalación y mantenimiento: El transformador de la serie SVR está diseñado para una instalación y mantenimiento sencillos. Viene con instrucciones de instalación claras, interfaces de control fáciles de usar y capacidades de monitoreo remoto (opcional), simplificación de la configuración, operación y solución de problemas.
Construcción confiable y duradera: Construido con materiales de alta calidad y construcción robusta, el transformador está diseñado para una confiabilidad y durabilidad a largo plazo. Puede soportar entornos industriales duros y mantener un rendimiento constante con el tiempo.
Aplicaciones:
Equipos electrónicos y centros de datos confidenciales
Instalaciones médicas y laboratorios
Fabricación y automatización industrial
Infraestructura de telecomunicaciones e redes
Centros de investigación y desarrollo
En cualquier lugar donde sea crucial una fuente de alimentación estable y confiable
Conclusión:
El transformador de voltaje automático de alimentación en línea de la serie SVR es la solución ideal para mantener una fuente de alimentación estable y de alta calidad en aplicaciones críticas. Sus capacidades avanzadas de regulación de voltaje, amplia compatibilidad y gestión eficiente de energía lo convierten en un activo valioso para cualquier organización que se basa en equipos o procesos electrónicos confidenciales. Contáctenos hoy para obtener más información sobre cómo la serie SVR puede mejorar la confiabilidad y el rendimiento de su sistema de suministro de energía.
