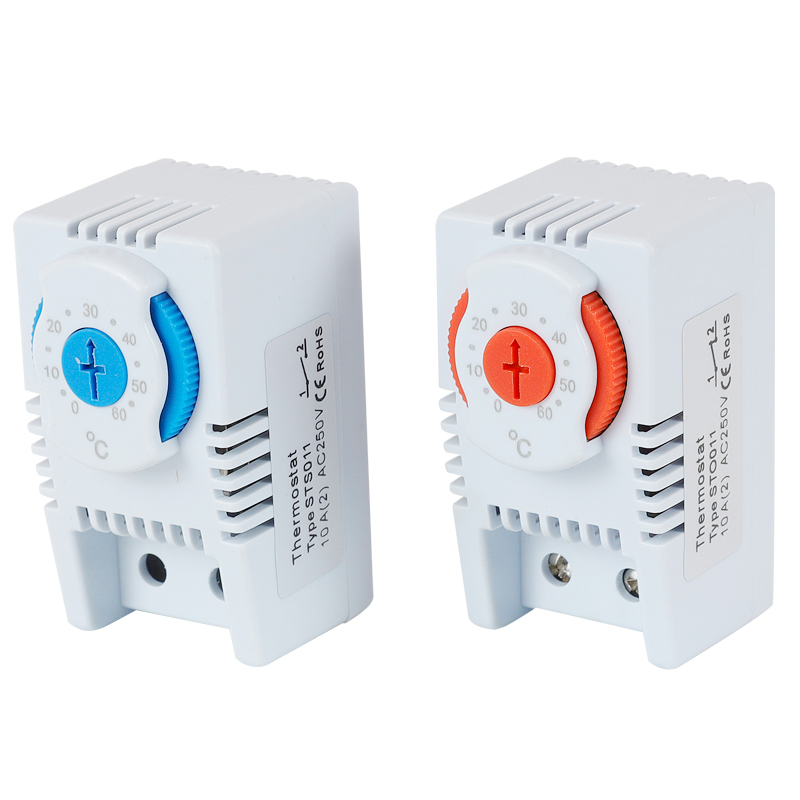

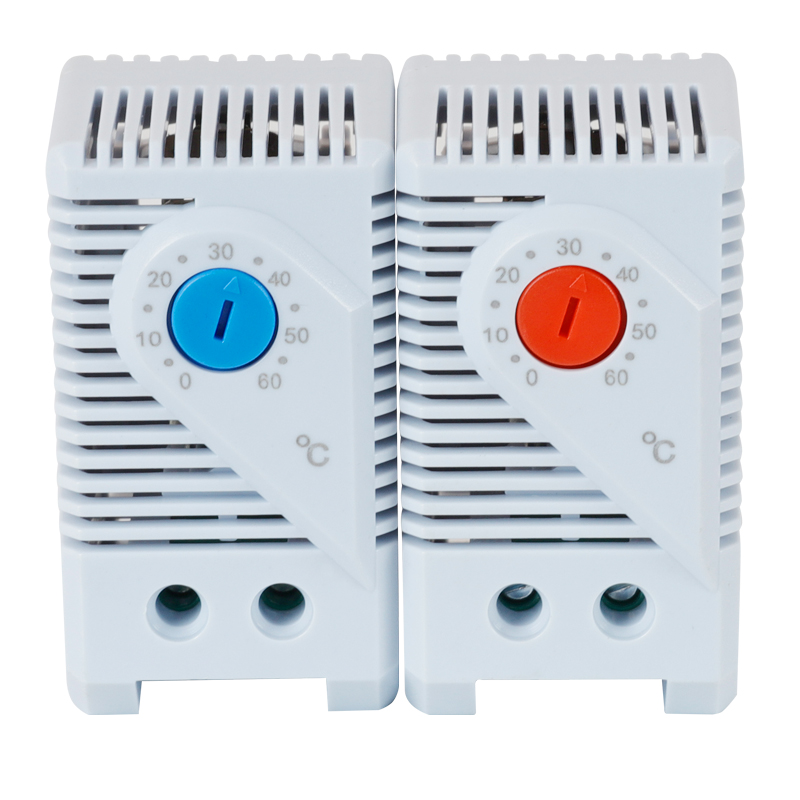

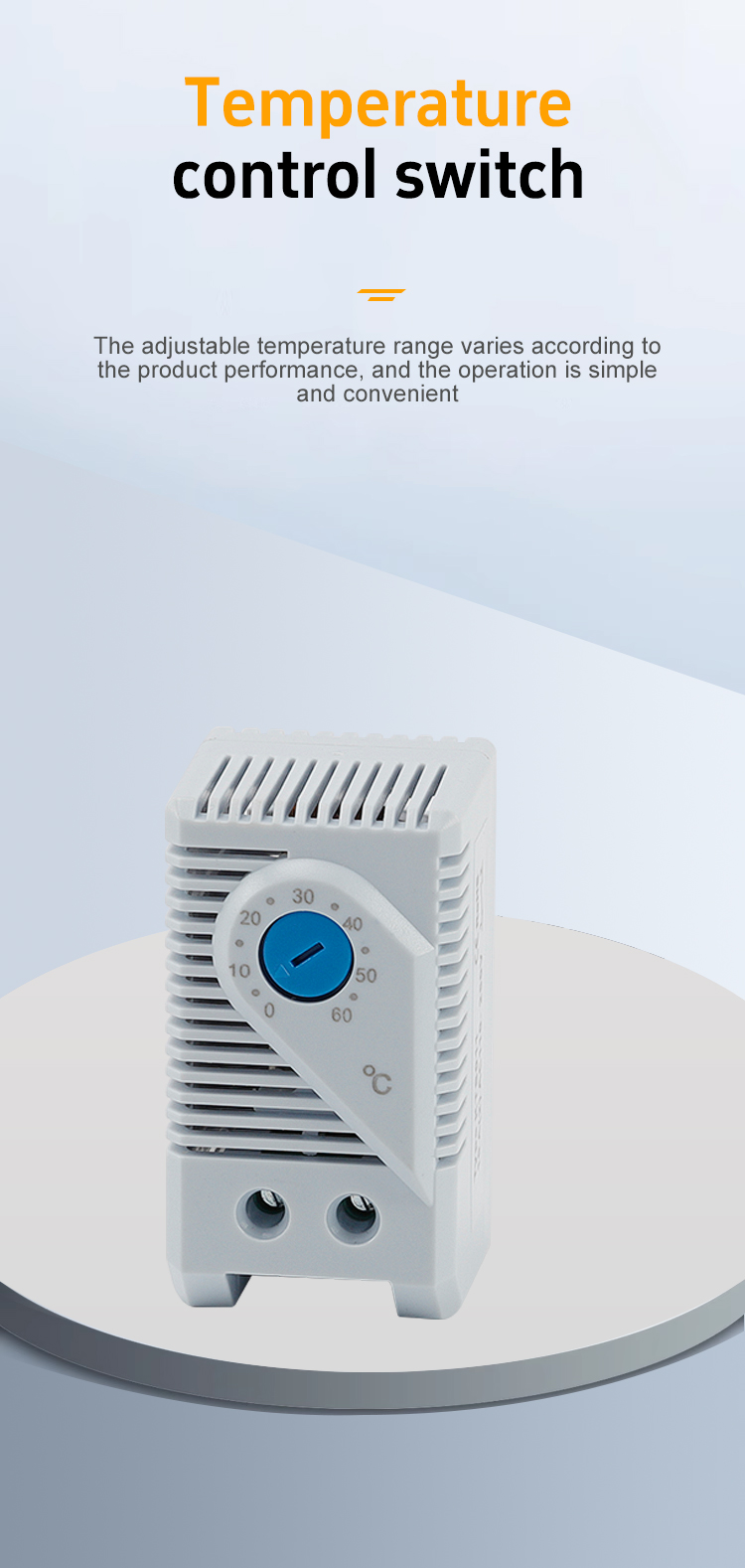

Termostato compacto pequeño
SNTOOM

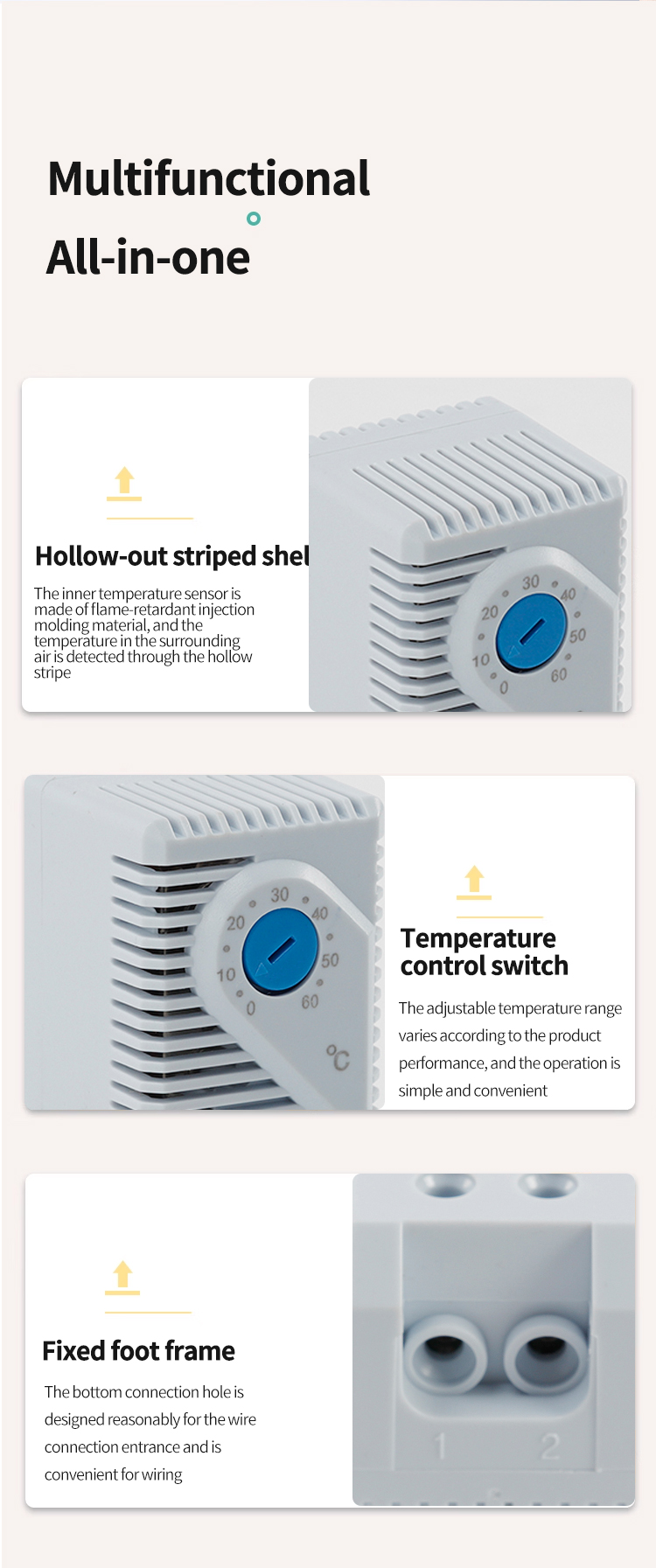

Ventajas y características del producto
Diseño pequeño y portátil
Diseño pequeño y portátil
Eficiente energéticamente
Fácil de instalar
Construcción duradera
Aplicaciones versátiles
Instalación e instrucciones
Reúna todas las herramientas necesarias y asegúrese de que la superficie de instalación esté limpia y plana. Verifique los componentes del termostato por cualquier daño.

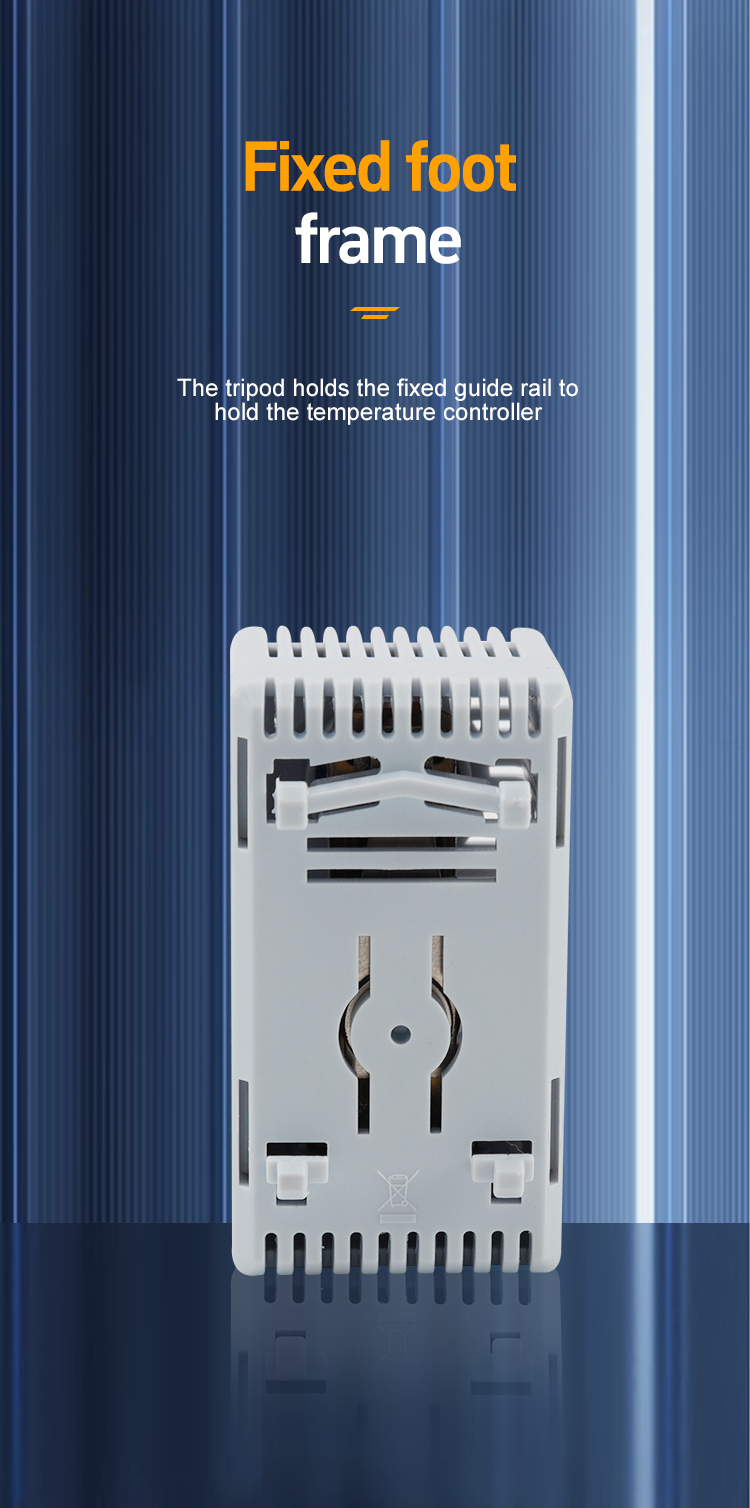

Conecte el marco del pie fijo a la ubicación deseada con tornillos. Asegúrese de que esté de forma segura para soportar el termostato.

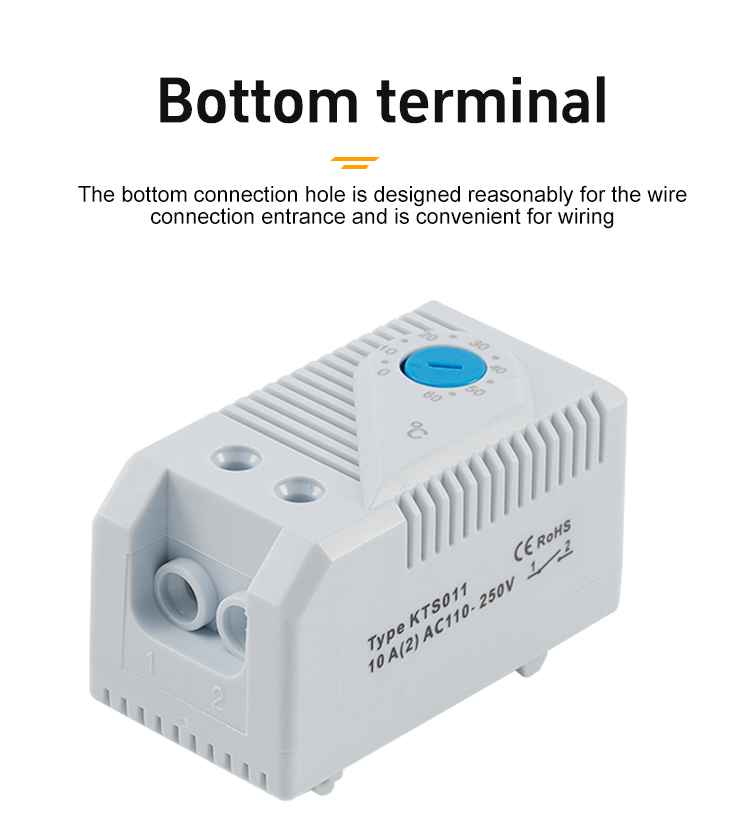

Conecte los cables de alimentación al terminal inferior del termostato. Siga el diagrama para el cableado correcto, asegurando que no hay conexiones sueltas.
Coloque cuidadosamente el termostato en el marco del pie fijo, asegurando que se ajuste cómodamente y segura sin huecos.
Ajuste la configuración de voltaje según sus requisitos utilizando la función de ajuste de voltaje en el termostato.
Encienda la potencia y pruebe el termostato para asegurarse de que funcione correctamente. Verifique la sensibilidad de control de temperatura y realice los ajustes necesarios.
Nota: Asegúrese de que el termostato pequeño y compacto esté instalado en una superficie plana y estable lejos de las fuentes de calor. Evite la humedad y las temperaturas extremas para garantizar una operación precisa y longevidad.

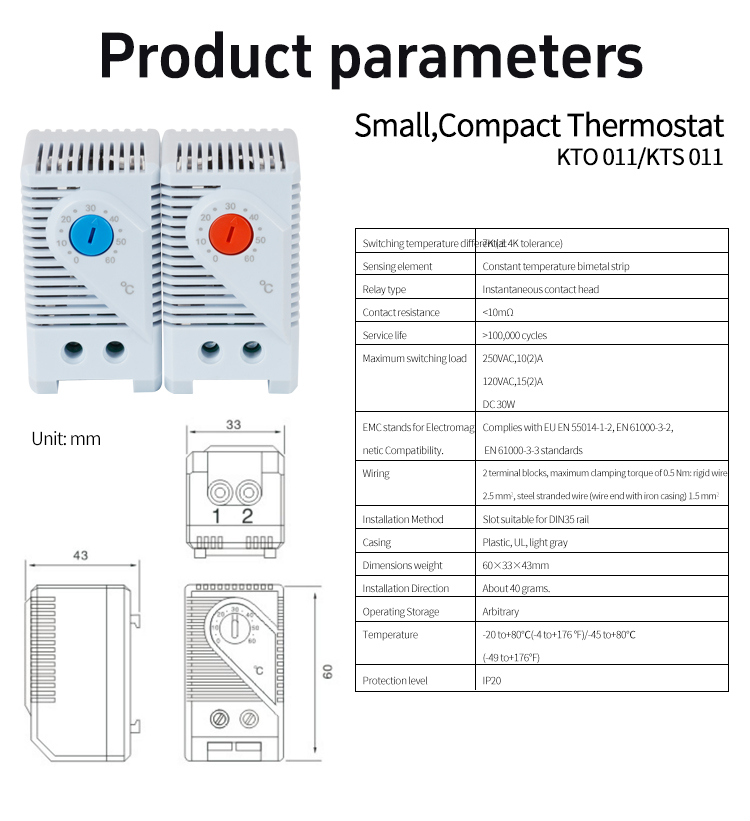

Parámetros del producto
| Diferencia de temperatura de cambio | Elemento de detección | Tipo de relé | Resistencia de contacto | Vida útil | Carga máxima de conmutación | Estándares EMC para la compatibilidad electromagnética | |
| 7K ( ± 4k tolerancia) | Tira bimetal de temperatura constante | Cabezal de contacto instantáneo | <10mΩ | > 100,000 ciclos | 250VAC, 10 (2) A 120VAC, 15 (2) A DC30W | Cumple con la UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Estándares | |
| Alambrado | Método de instalación | Caja | Peso de dimensiones | Dirección de instalación | Almacenamiento operativo | Temperatura | Nivel de protección |
| 2 bloque terminal, torque máximo de sujeción de 0.5 nm; alambre rígido 2.5 mm², alambre de acero (carcasa de hierro extremo de alambre) 1.5 mm² | Ranura adecuada para Din35 Rail | Plástico, ul, gris claro | 60 × 33 × 43 mm | Alrededor de 40 gramos | Arbitrario | -20 a +80 ° C (-4 a +176 ° F)/-45 a +80 ° C (-49 a +176 ° F) | IP20 |

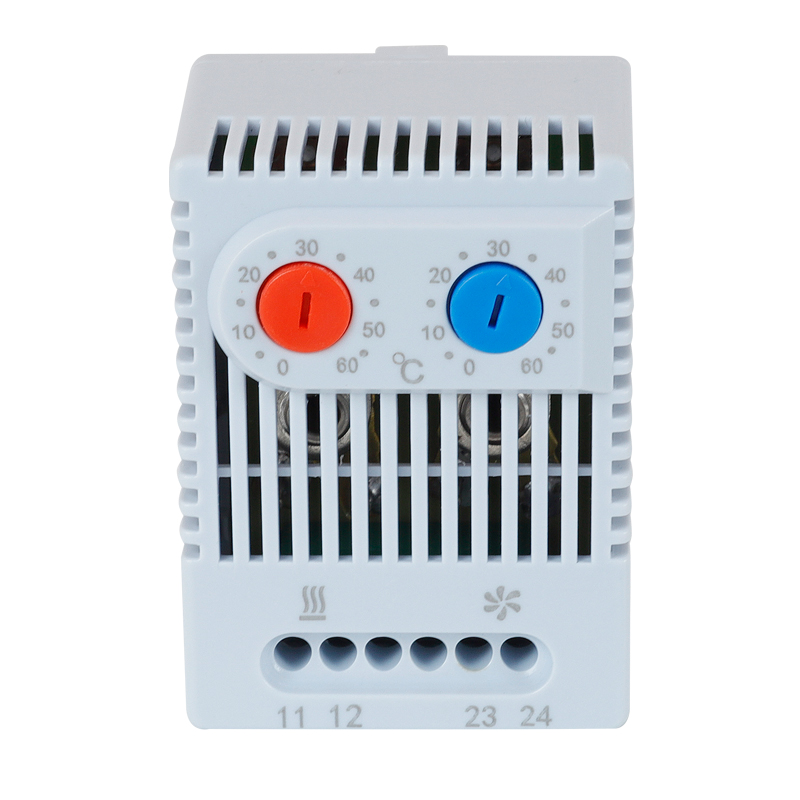

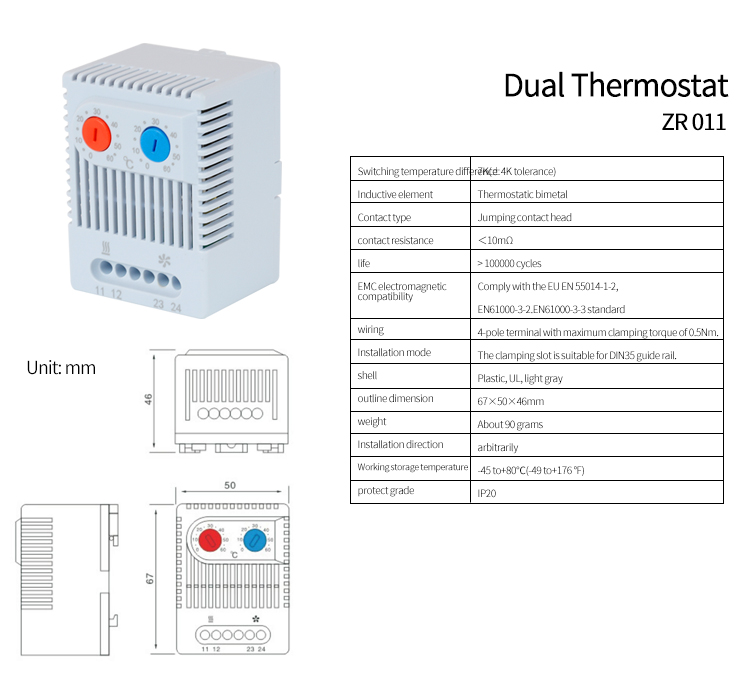

Tabla de parámetros de doble termostato ZR 011
| Diferencia de temperatura de cambio | Elemento inductivo | Tipo de contacto | Resistencia de contacto | vida | Compatibilidad electromagnética de EMC | Temperatura de almacenamiento de trabajo |
| 7k ± 4K (con tolerancia) | Bimetal termostático | Salto de contacto cabezal | <10mΩ | > 100,000 ciclos | Cumple con la UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Estándar | -40 a +80 ° C (-49 a +176 ° F) |
| Alambrado | Modo de instalación | caparazón | dimensión de esquema | peso | dirección de instalación | Proteger el grado |
| Terminal de 4 polos con un torque de sujeción máximo de 0.5 nm | La ranura de sujeción es adecuada para el riel de guía DIN35 | Plástico, ul, gris claro | 67*50*46 mm | Alrededor de 90 gramos | Arbitrario | IP20 |

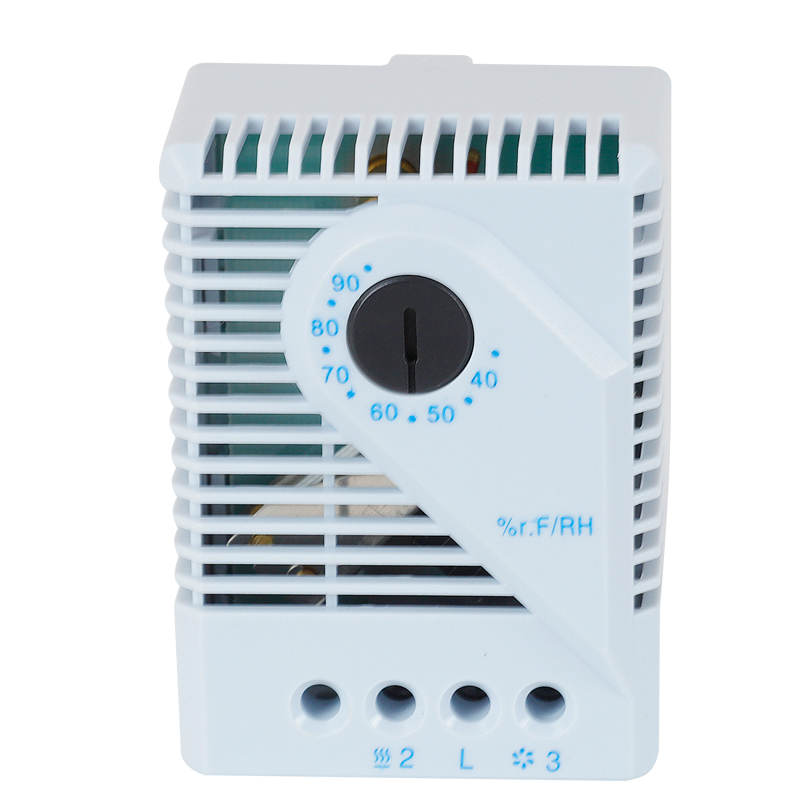

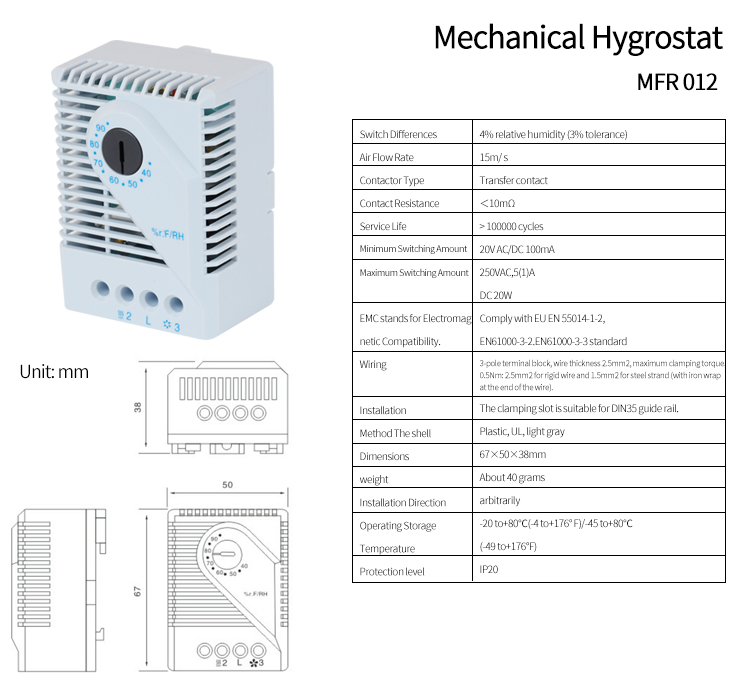

Hygrostat mecánico MFR 012 Tabla de parámetros
| Cambiar las diferencias | Caudal de aire | Tipo de contactor | Resistencia de contacto | Vida útil | Cantidad mínima de conmutación | Cantidad de conmutación máxima | Estándares EMC para la compatibilidad nética electromagal |
| 4% de humedad relativa (3% de tolerancia) | 15m/s | Transferir contacto | <10mΩ | > 100000 ciclos | 20V AC/DC 100MA | 250VAC, 5 (1) A DC 20W | Realice con la EU EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Estándar |
| Alambrado | Instalación | Método el shell | Dimensions | Peso | Dirección de instalación | Temperatura de almacenamiento operativo | Nivel de protección |
| Bloque terminal de 3 polos, espesor de cable 2.5 mm², torque de sujeción máximo 0.5 nm: 2.5 mm² para alambre rígido y 1.5 mm² para hebra de acero (con envoltura de hierro al final del cable) | La ranura de sujeción es adecuada para el riel de guía DIN35 | Plástico, ul, gris claro | 67 × 50 × 38 mm | Alrededor de 40 gramos | Arbitrariamente | -20 a +80 ° C (-4 a +176 ° F)/-45 a +80 ° C (-49 a +176 ° F) | IP20 |

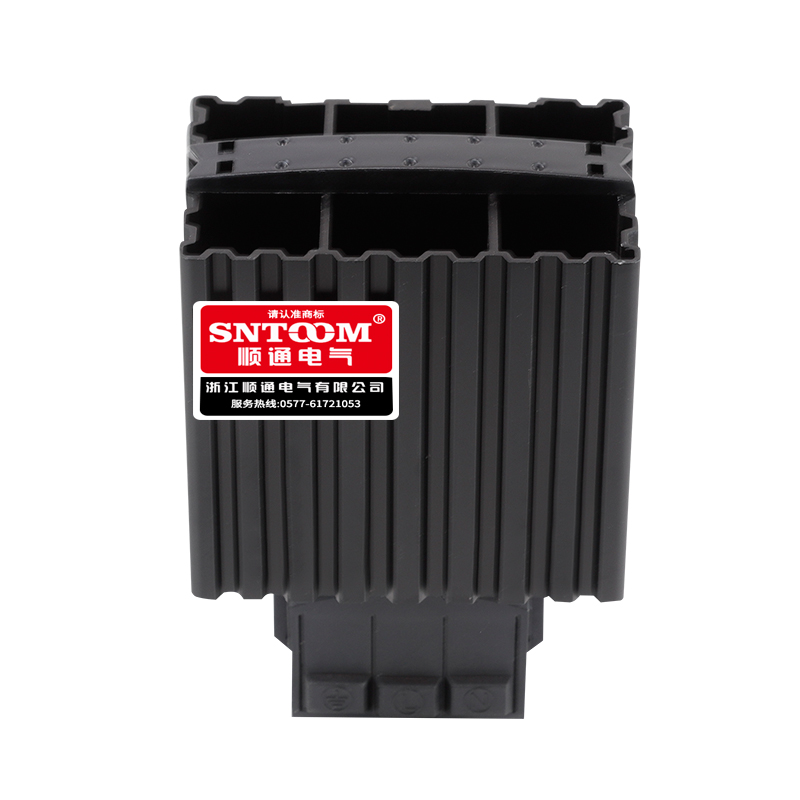

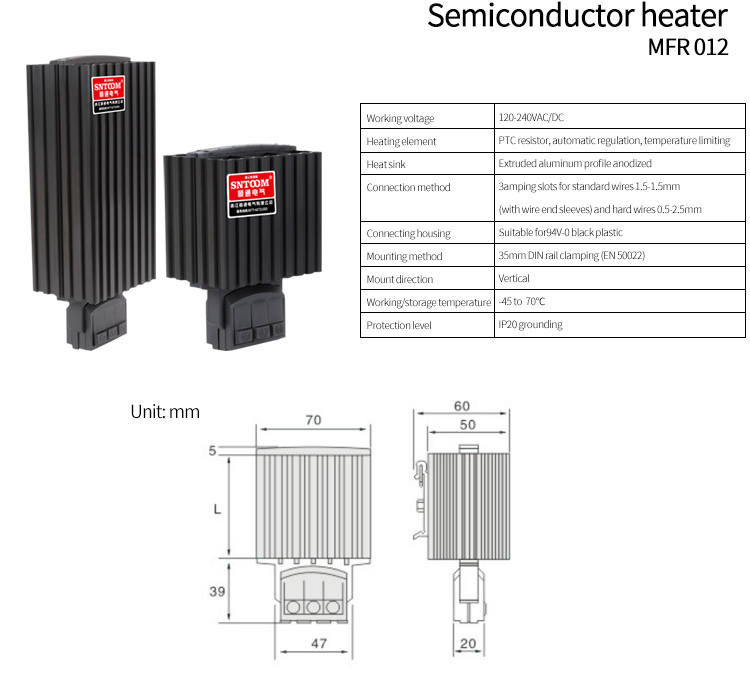

Calentador de semiconductores MFR 012 Tabla de parámetros
| Voltaje de trabajo | Elemento calefactor | Disipador de calor | Método de conexión | |
| 120-240VAC/DC | Resistencia PTC, regulación automática, limitación de temperatura | Perfil de aluminio extruido anodizado | Ranuras de 3 campamentos para cables estándar de 1.5-1.5 mm (con mangas de extremo de alambre) y cables duros 0.5-2.5 mm | |
| Conectación de carcasa | Método de montaje | Montaje en dirección | Temperatura de trabajo/almacenamiento | Nivel de protección |
| Adecuado para plástico negro de 94V-0 | Cuesta de pinza de riel de 35 mm (EN 50022) | Vertical | -45 a 70 ° C | Grounding IP20 |

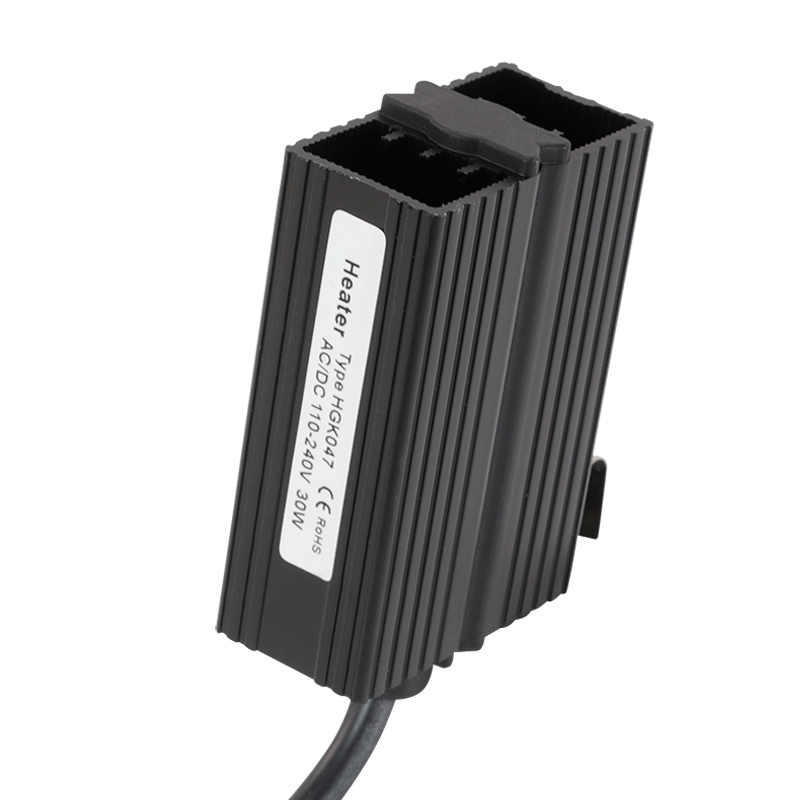

Calentador de semiconductores pequeños HGK047 Serie 10W-30W Tabla de parámetros
| Elemento calefactor | Cuerpo de calefacción | Método de instalación | Dirección de instalación | Temperatura de trabajo/almacenamiento | Grado de protección | Laboral |
| Resistencia de PTC, regulación automática y control de temperatura | Perfil de aluminio extruido anódicamente | 35 mm DIN Track, EN 50022 | Dirección vertical | -20 a 70 ° C | Ip54 Piding | 120-240 V Corriente alterna (mínimo 10 V, máximo 265 V) |
Introducción al termostato pequeño y compacto
En el ámbito de los dispositivos de control de temperatura, el termostato pequeño y compacto se destaca como una solución innovadora y eficiente. También conocido como regulador de temperatura en miniatura o un controlador de termostato mini portátil, este dispositivo combina precisión, portabilidad y facilidad de uso en un solo paquete compacto.
En el corazón de este pequeño dispositivo de termostato hay un controlador de temperatura altamente sensible. Asegura una regulación de temperatura precisa y estable, por lo que es ideal para aplicaciones que exigen un manejo térmico preciso. La estructura compacta del controlador y la cubierta exterior de alta duración no solo protegen sus componentes internos, sino que también contribuyen a su durabilidad y longevidad, asegurando que pueda resistir las demandas del uso diario.
Una de las características destacadas de este controlador de temperatura es su estructura compacta. A pesar de su pequeño tamaño, incluye una funcionalidad potente, ofreciendo un rendimiento confiable en diversos configuraciones. La alta dureza de su carcasa asegura la resistencia a los impactos y los factores ambientales, lo que mejora su confiabilidad.
Este termostato pequeño y compacto cuenta con varias ventajas clave. Su tamaño en miniatura permite una colocación flexible en espacios ajustados, lo que lo hace perfecto para aplicaciones donde el espacio es premium. La interfaz fácil de usar garantiza un funcionamiento fácil, con controles simples para ajustar la configuración de la temperatura. Además, presenta un terminal inferior para el cableado conveniente, simplificando la instalación. El marco de pie fijo proporciona montaje estable, asegurando que el dispositivo permanezca de forma segura en su lugar.
Además, ofrece una excelente sensibilidad de control, lo que permite ajustes de temperatura precisos. El material de aislamiento utilizado en su construcción garantiza una gestión térmica eficiente, mientras que su diseño robusto garantiza una confiabilidad a largo plazo.
En conclusión, el termostato pequeño y compacto es una solución de control de temperatura versátil y confiable. Ya sea que se refiera a él como un controlador de temperatura, un regulador de temperatura en miniatura o un controlador de termostato mini portátil, este dispositivo ofrece un rendimiento excepcional en un paquete compacto y duradero. Su combinación de precisión, portabilidad y facilidad de uso lo convierte en una opción ideal para una amplia gama de aplicaciones.
